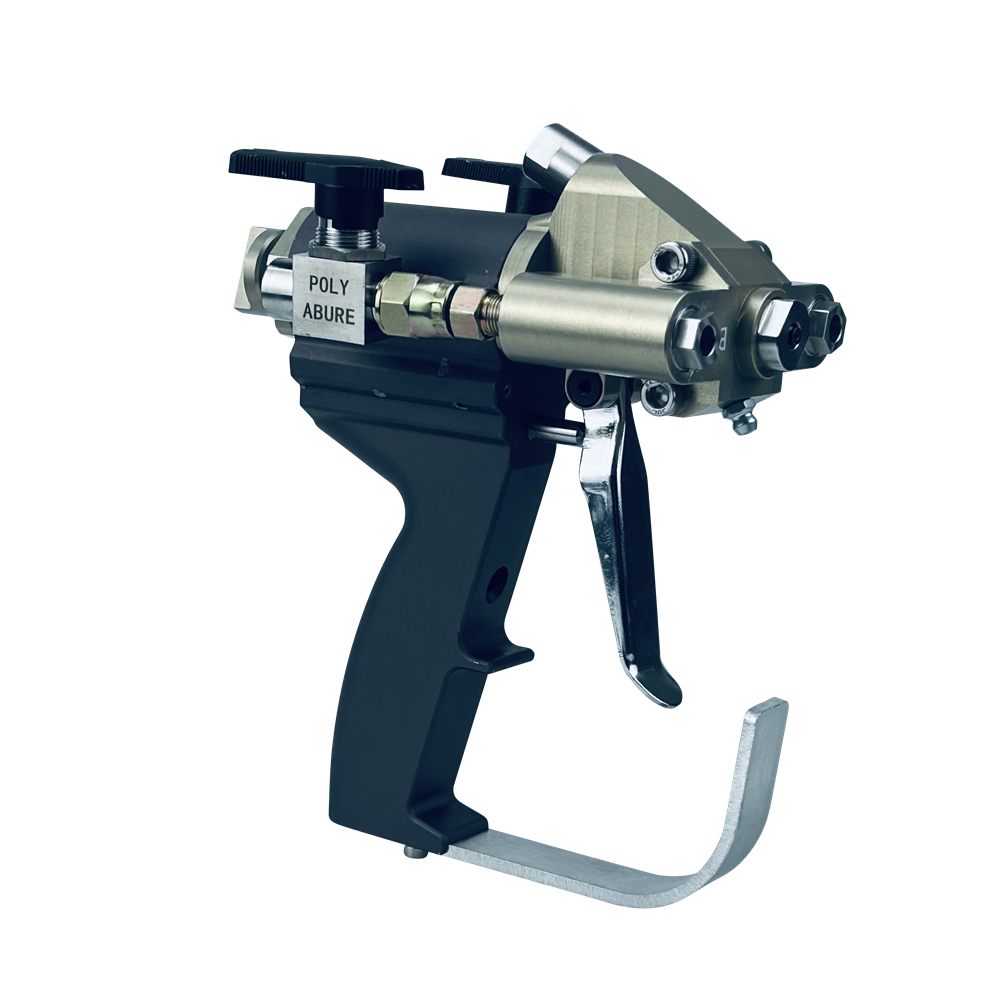

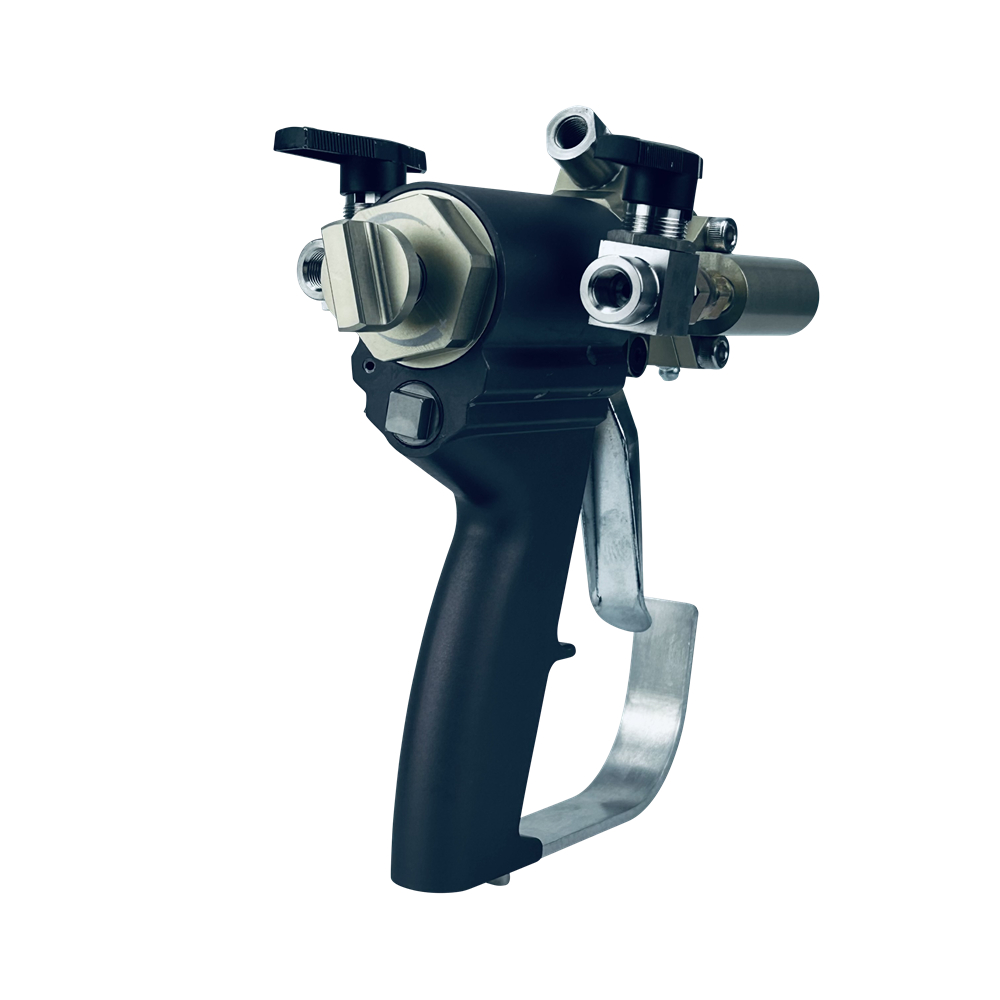

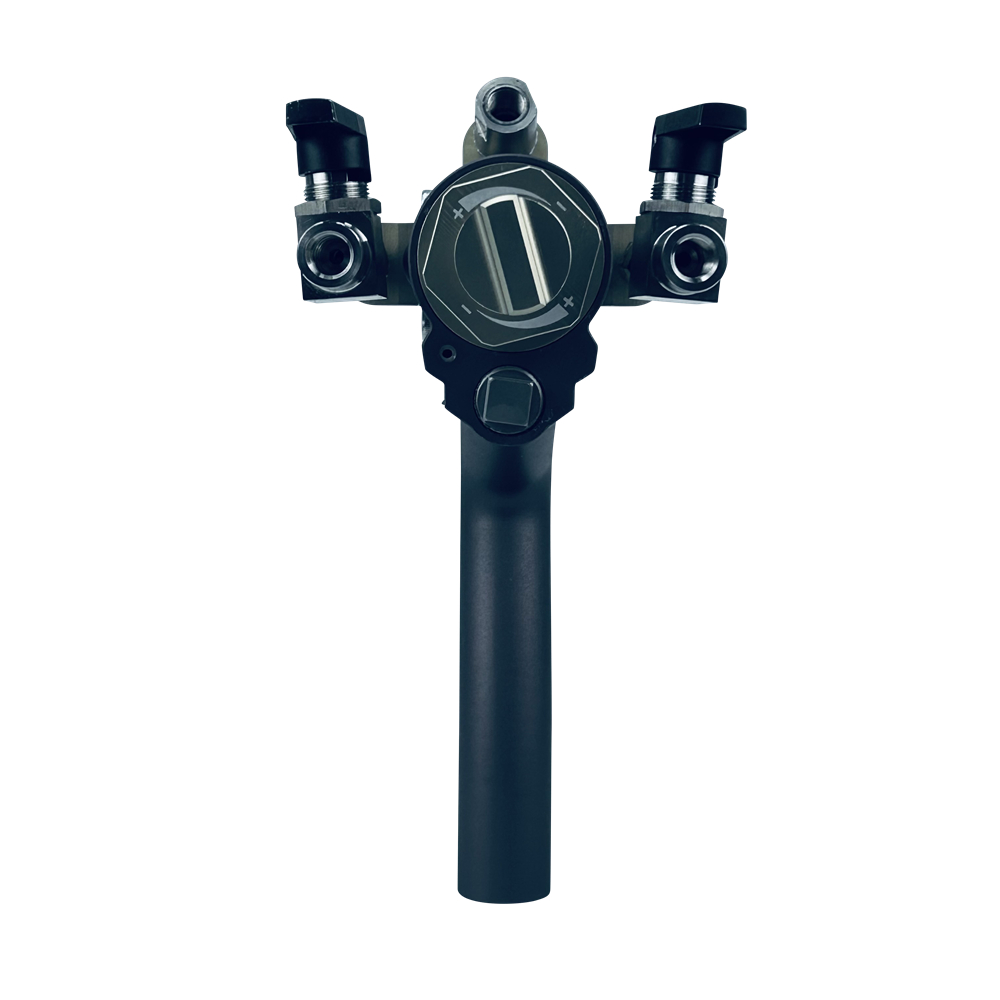

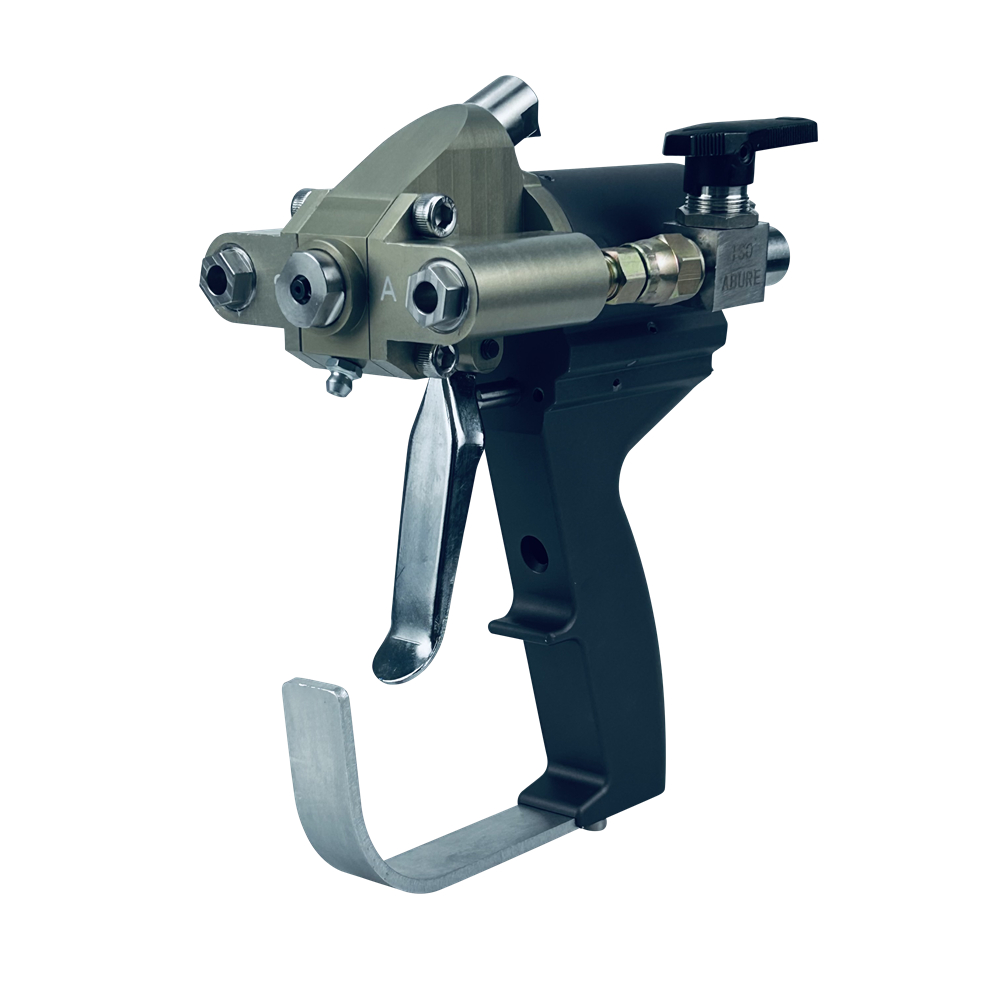

Product description: For nonflammable polyurethane foam and polyurea. The A7 spray gun features a dual-piston structure for powerful performance, equipped with a cylinder cap that allows adjustable flow rate and spray pat
Round Pattern Guns
Gun Part NO.
Round Pattern Mix Chamber
Part No.
Nozzle Orifice Size
in. (mm)
Equivalent Size
Flow Rate
Kg/min (lb/min)
Pattern diameter at optimum spray distance in. (mm)
ABR9034
ABR7RAA
0.042 (1.00)
2020
1.3 (2.8)
4-6 (100-150)
ABR9035
ABR7R0A
0.047 (1.20)
2929
3.1 (6.8)
7-9 (170-230)
ABR9036
ABR7R00
0.052 (1.30)
3737
3.8 (8.4)
8-10 (200-250)
ABR9037
ABR7R01
0.06 (1.50)
4242
4.7 (10.4)
10-12 (250-300)
ABR9038
ABR7R1L
0.063 (1.60)
4747
6.0 (13.2)
10.5-12.5 (265-320)
ABR9039
ABR7R02
0.07 (1.8)
5252
7.1 (15.6)
11-13 (280-330)
ABR9040
ABR7R2L
0.078 (2.00)
5555
8.2 (18.1)
12-14 (300-360)
ABR9041
ABR7R03
0.086 (2.20)
6060
9.8 (21.5)
13-15 (330-380)
ABR9042
ABR7R04
0.094 (2.40)
7070
13.8 (30.3)
14-16 (360-410)
ABR9043
ABR7R05
0.116 (2.90)
8686
18.2 (40.1)
17-19 (430-490)
Flat Pattern Gun
Gun Part NO.
Flat Pattern Mix Chamber
Flat Tip
Part No.
Equivalent Size
Part No.
Long side width of spray pattern at optimum spray distance in. (mm)
Flow Rate
Kg/min (lb/min)
ABR9044
ABR7F0S
1313
ABR060S
6-8 (150-200)
0.6 (1.3)
ABR9045
ABR7FAA
2020
ABR07AA
7-9 (180-230)
1.7 (3.7)
ABR9046
ABR7F0A
2929
ABR080A
8-10 (200-260)
3.6 (7.9)
ABR9047
ABR7F0A
2929
ABR120A
12-14 (300-360)
3.8 (8.3)
ABR9048
ABR7F0A
2929
ABR160A
16-18 (400-460)
4.0 (8.7)
ABR9049
ABR7F01
4242
ABR1601
16-18 (400-460)
5.1 (11.2)
*PRESSURE in 1500 psi. Flow rate and spray pattern are for reference only and are affected by ambient temperature, liquid viscosity and machine power and pressure fluctuations.
Description
English
Español
Français
Русский язык

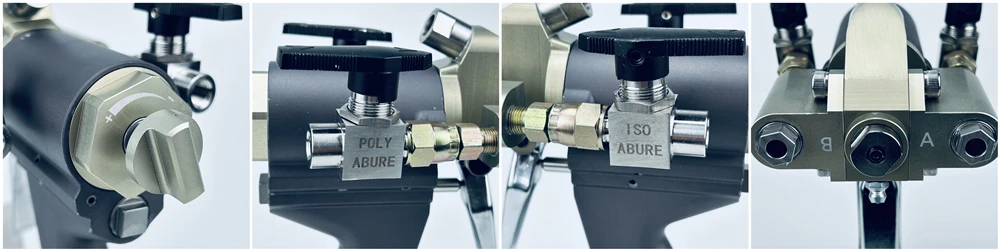

①
The side block is detachable and can circulate fluid from the gun end
El bloque lateral es desmontable y permite la circulación de fluidos desde el extremo de la pistola.
Les blocs latéraux sont amovibles et peuvent faire circuler le fluide à partir de l'extrémité du pistolet
Боковые блоки могут быть съемными и могут циркулировать жидкостью с конца пистолета
②
The threads located on the side sealed housing and check valve do not come into contact with the fluid, effectively avoiding material sticking to the threads
Los hilos situados en la carcasa del sello lateral y en la válvula de control no entran en contacto con el líquido, evitando efectivamente que el material se adhiera a los hilos.
Les filetages situés sur le boîtier d'étanchéité latéral et le clapet anti - retour ne sont pas en contact avec le fluide, évitant efficacement le collage du matériau sur les filetages
Резьба, расположенная на боковой герметичной оболочке и запорном клапане, не
контактирует с жидкостью, эффективно избегая прилипания материала к резьбе
③
Easy to remove the side seal from the side seal housing
Fácil extracción del sello lateral de la carcasa del sello lateral
Facile à retirer le joint latéral du boîtier de joint latéral
Легко извлекать боковое уплотнение из бокового корпуса.
④
Rotating the knob can change the flow rate and pattern shape, or lock the piston
La Perilla giratoria puede cambiar el caudal y la forma del patrón, o bloquear el pistón
Le bouton rotatif peut changer le débit et la forme du motif ou verrouiller le piston
Ручка вращения может изменять скорость потока и форму рисунка или блокировать поршень
